Parkolási irányítási rendszer ultrahangos parkolási szenzor
Bevezetés
Az ultrahangos parkolást segítő rendszer ultrahangos érzékelő, amely ultrahangos hullámot érzékel, hogy megállapítsa, hogy a parkolóhely foglalt-e vagy sem. és javítsa a parkolási menedzsment szintet. Ugyanakkor küldje el az állapotot a felső vezérlőnek.

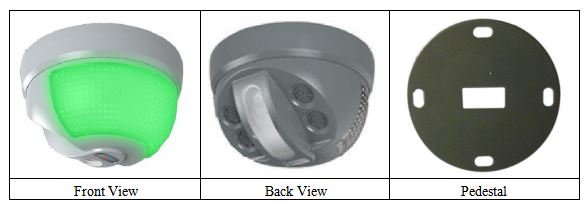

Kép
Paraméter
Üzemeltetési | DC18V ~ 30V, Ajánlom ： | Működési elve | Ultrahangos érzékelés |
Feszültség | 24V | ||
Tipikus | Piros fény ： 65mA | közlés | RS-485 |
Jelenlegi | Zöld fény ： 56mA | Mód | |
Dimenzió | 130 * 130 * 80 mm-es | Címkódolás | 00 ~ 31, 5 áthidalóval |
címzés | |||
Érzékelő | 290cm 2 2 áthidalóval | Üzemeltetési | -20 ~ + 50 ℃ |
Hatótávolság | beállítás | Hőmérséklet | |
ESD | 12KV | Impulzus vonat teszt | ± 4 kV |
2. táblázat
Munkaállapot-jelző
Munkaállapot-jelző （Piros ： ： világít a kommunikáció és az észlelt objektumok között
S1 jumper beállítás
S1 jumper beállítás :
Jobbról balra, （LH） 【1,2,3,4,5,6,7】, az 5-ös alsó szám (1-5) a címbeállítás, a magasabb 2 szám (6-7) a telepítési magasság címe, jumper az 1 eszközben 0 áthidaló eszköz nélkül.
Címbeállítás : Alsó 5-ös szám (5,4,3,2,1) A 16,8,4,2,1-es bináris cím. Különböző számú ugróvonal-kombináció, mint pl. A 3-as parkolóhely, az 1-es és a 2-es átkötéshez szükséges.
Detektálás Távolság: Sen 1 0 | Érzékelő hozzáadása ： （ 4 hozzáadása -> 0 ） | |||
Sen10 | Telepítési magasság | Vízszintes távolság a parkolótól | címén | címén |
（ Y ） | （ X ） sor | |||
0 0 | 180CM - 210cm | közvetlenül a parkolóvonal felett | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | közvetlenül a parkolóvonal felett | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | közvetlenül a parkolóvonal felett | ...... | ... |
1 1 | 270cm - 290CM | közvetlenül a parkolóvonal felett | 1 1 1 1 1 | 31 |
3. táblázat
Jegyzet:
1, Amikor a parkolási irányítási rendszer ultrahangos parkolási szenzor állítja be a jumperet, kérjük, ismételten tolja és húzza ki többször az oxid réteg eltávolításához, hogy biztosítsa a jó kapcsolatot.
2, A javasolt beépítési magasság Y: 2,4m-3m, a parkolóhely fölé telepítve, a megbízható észlelés biztosítása érdekében.

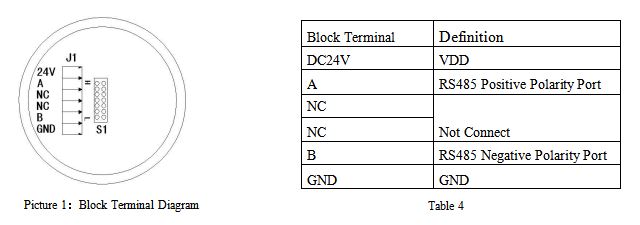

Blokkterminál utasítása
Rendszerkapcsolati utasítások
1. Az egyik RCM-ben lévő eszköz előnyösen busz módban van csatlakoztatva, az öt jumper ， egy kommunikációs busz érzékelője legfeljebb 32 detektorhoz juthat.
2. Az egy RCM érzékelő az egyenáramú tápegységet kapja az RCM-től. Figyelembe véve a lineáris veszteség mérését, az érzékelő a tápegységek széles skáláját használja.
3. A végberendezés megfelelő működésének biztosítása érdekében ajánlott a 24V DC tápegység használata. A regionális vezérlődoboz tápfeszültsége megegyezik az energiafogyasztás 150% - 200% -ával, a megbízható indítás és a hosszú ideig tartó munka biztosítása érdekében.

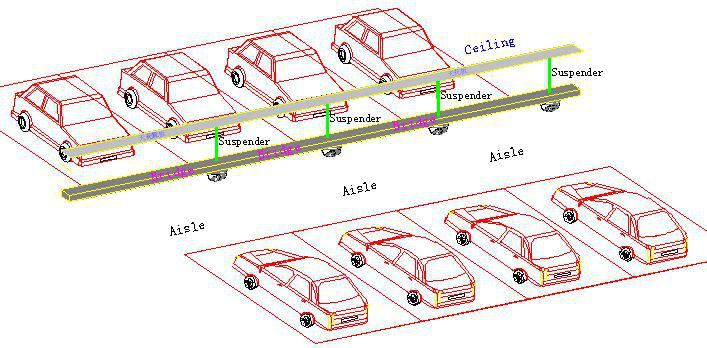

Instal l demonstráció
